矿渣立式磨|矿渣立磨


江苏kok集团股份有限公司“kok”PFRM型(HRM型)立式磨是消化吸收国外技术设计的新型设备,它通过带压力磨辊滚压在旋转盘上的物料(0-15mm)进行碾磨达到相应的细度。该设备具有粉磨效率高、烘干能力大、产品细度易于调节、噪音小、电耗低、工艺流程简单、磨耗小、运行费用省等优点。在同样工艺条件下,转速、磨盘直径、物料层、磨辊压力相同情况下,PFRM型立式磨粉磨效率可提高30%以上,平均能耗节约8.2%,整机的冲击振动显著减轻。该产品以技术上达到国际先进水平,制造质量达到国内水平,通过部级鉴定,1995年被列为国家级新产品。
======》详情见《

一、PFRM(HRM型)立式磨介绍。
适用于冶金、建材、化工、电力等行业粉磨煤、焦炭、水泥原料、石膏、重晶石、磷矿石、分解石、高岭土等中等硬度物料。 HRM系列立式磨集粉碎、烘干、研磨、选粉为一体,工艺流程简单。立式磨与管磨相比,具有粉磨效率高,电耗低20-30%,烘干能力大,物料水份可达15%,入磨物料粒度大,产品细度易于调节,化学成份稳定,无钢球撞击及运行中无金属之间的直接接触,噪音小,磨损小,磨内分离器,不需另设选粉机,占地空间小,建筑面积相应小,磨辊可翻出机外,维修方便等优点.

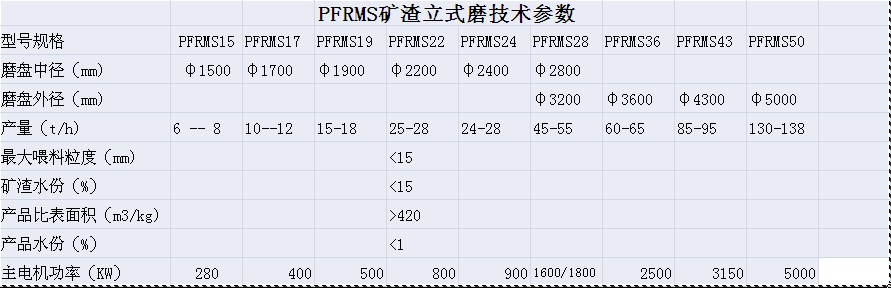

二、规格和主要技术参数
矿渣立磨|矿粉立式磨

三、立式磨机的工作原理
1、主要结构及功能
立式磨的主要结构由分离器、磨辊装置、磨盘装置、加压装置、减速机、电动机、壳体等部分组成 。
分离器是决定磨粉产品粗细度的重要部件,它由可调速的传动装置、转子、导向风叶、壳体、粗粉落料锥斗、出风口等组成,是一种高效、节能、快捷的选粉装置。
磨辊是对物料进行碾压粉磨的主要部件。它被装在磨机的弯臂上,在外力的作用下,紧压在磨盘的物料上,在磨盘的带动下,磨辊随之转动,从而使物料被碾压而粉碎。
磨盘固定在减速机的输出轴上,磨盘上部为料床,料床上有环形槽,物料就是在环形槽内被磨辊碾碎的。
加压装置是提供磨辊碾磨压力的部件,它由高压油站、液压缸拉杆、蓄能器等组成,能向磨辊施加足够的压力使物料粉碎。
减速机是传递动力的主要部件,磨盘的转速就是减速机输出轴的转速。

工作原理
电动机通过减速机带动磨盘转动,同时热风从进风口进入立磨内,物料从下料口落在磨盘中央,由于离心力作用,物料从磨盘中央向磨盘边缘移动,经过磨盘上的环形槽时,受到磨辊的碾压而粉碎,被粉碎的物料继续向磨盘边缘移动,直到被风环处的气流带走,而大颗粒物料又掉落到磨盘上继续粉碎。气流中的物料经过上部的分离器时,在导向叶片的作用下,粗料从锥斗落到磨盘上,细粉随气流一齐出磨,被系统的集尘器收集,被收集的粉料即为立磨磨出的产品。物料在与壳体中气体接触的过程中被烘干,达到产品所需的干湿度。通过调节分离器导向风叶的角度(小型立磨不可调)和分离器转子的转速,便可达到产品所需的粗细度。

四、立式磨机的优势
与球磨机相比,立式磨机具有以下优势:
1、磨粉效率高,立式磨采用磨辊与料床碾压磨碎物料、能耗低、磨粉系统的电耗比球磨系统降低20~30%,而随原料的湿度增加,节电效果更为显著。
2、烘干能力强,立式磨采用气体输送物料,在碾磨水分较大的物料时可控制进风温度,使产品达到最终水份,在立磨内可烘干水分高达12~15%的物料,即使是烘干球磨,也只能烘干水份为3~4%的物料。
3、入磨物料粒度大,可达磨辊直径的5%左右,一般为40~100毫米,因此大中型立磨可省掉二级粉碎。
4、产品化学成份稳定,颗粒级配均匀。由于物料在立磨内停留的时间仅有2~3分钟,而球磨则为15~20分钟,所以使用立式磨磨粉时,产品的化学成份可以很快测定,较正,产品化学成份波动小,有利于均化。此外,立式磨内的合格产品能及时分离出来,避免了重复碾磨,产品的粒度均匀一致,有利于煅烧。
5、工艺流程简单,建筑面积小,占用空间少,立式磨内有分离器,不需要再配选粉机和提升机,出磨含尘气体可直接进入集尘器收集为产品,故工艺简单,布局紧凑,建筑面积仅为球磨系统的70%,建筑空间约为球磨的50~60%。
6、噪音低,扬尘少,操作环境清洁,立磨在工作中,磨辊与磨盘不直接接触,没有球磨中的钢球互相碰撞和钢球撞击衬板的撞击声,故噪音低,比球磨低约20~25分贝。另外立磨为整体密封,系统在负压下工作,故扬尘少。环境清洁,适应环保要求。
7、金属损耗小,衬板和磨辊寿命长,利用率高,由于立磨在工作中没有金属与金属的直接接触和碰撞,所以配件磨损少、寿命长,单位产品的金属损耗一般为5~10克/吨,对于中硬度水泥材料,磨辊和衬板寿命可达八千小时左右。
矿渣立磨|矿粉立式磨

============================================================================================================================================

日产8000吨级以下回转窑水泥机械成套设备生产制造、安装调试kok畅销产品:、水泥球磨机、。//xin12315.com/pengfei/chanpinzhanshi/shuinishengchanxian/shengliaozhibei/fenmo/2014/0117/1816.html
============================================================================================================================================
江苏kok集团立磨近期业绩


项目名称
工程概况

山东成武锦华矿粉有限公司 年产30万吨矿粉生产线总包(XYMS2800)

山东巨野汇和矿粉有限公司 年产30万吨矿粉生产线总包(XYMS2800)

南通鑫祥矿粉有限公司(海安) 年产30万吨矿粉生产线总包(PFRMS2800)

新疆库车汇鑫矿粉有限公司 年产30万吨矿粉生产线总包(PFRMS2800
